システム構成図4の利用方法

2011年9月8日その他システム構成図

スポンサーリンク

本内容は、こちらのパワーポイントを利用したシステム構成図4の使用方法となります。

手順1.準備

1ページ目書き込み用のテンプレートとなります。背景のグリッドはマスタ内に記載されています。ページ末に各種画像を用意していますので、それを貼り付けていくのが主な作業となります。
システム構成図4の利用方法説明画像

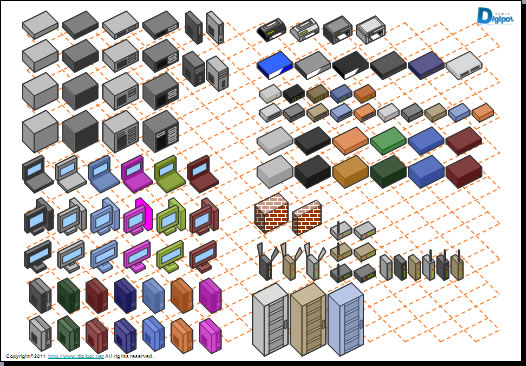

システム構成図4の利用方法説明画像2

手順2.画像の貼り付け

コピーペーストで、グリッドにあわせたシステム図を配置します。各ユニットはグリッド内に納まるように作成していますので、グリッドに合わせて配置すると綺麗にレイアウトできます。

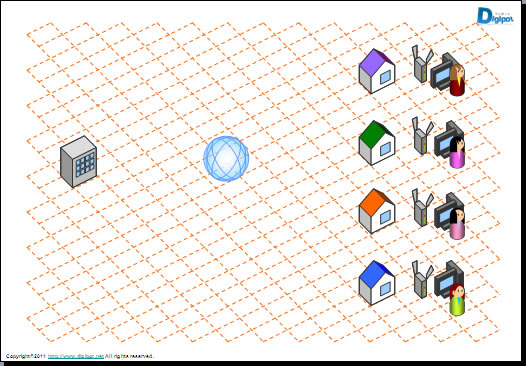

システム構成図4の利用方法説明画像3

手順3.補足作業

線や文字などは、パーツを用意しておりませんが、通常のパワーポイントの線や文字などで作成してください。

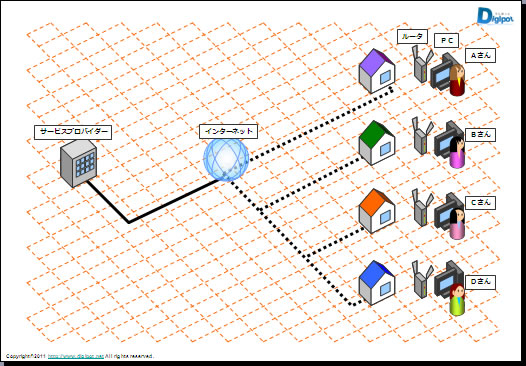

システム構成図4の利用方法説明画像4

手順4.仕上げ

そのまま全体を選択して別の資料に貼り付けるか、スライドマスタから背景の画像を取り外して完成となります。

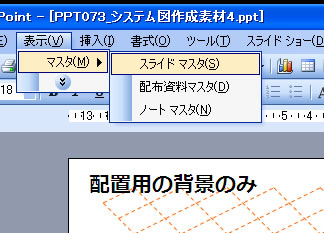

システム構成図4の利用方法説明画像5

システム構成図4の利用方法説明画像6
